線徑種類：鐵線、鐵絲、不銹鋼絲、鋼線、金屬線材
線經范圍：硬料：Φ8.0～φ12.0
軟料：Φ8.0～φ16.0
產品特點：適用于生產汽車零部件、汽車門鎖拉桿、工藝品金屬線、廚具餐具支架、倉儲籠、超市貨架、手推車等線材成型產品；送線箱采用四組同步送線，并自帶精度檢測裝置，保證送線精度及穩定性。
|
型號 |

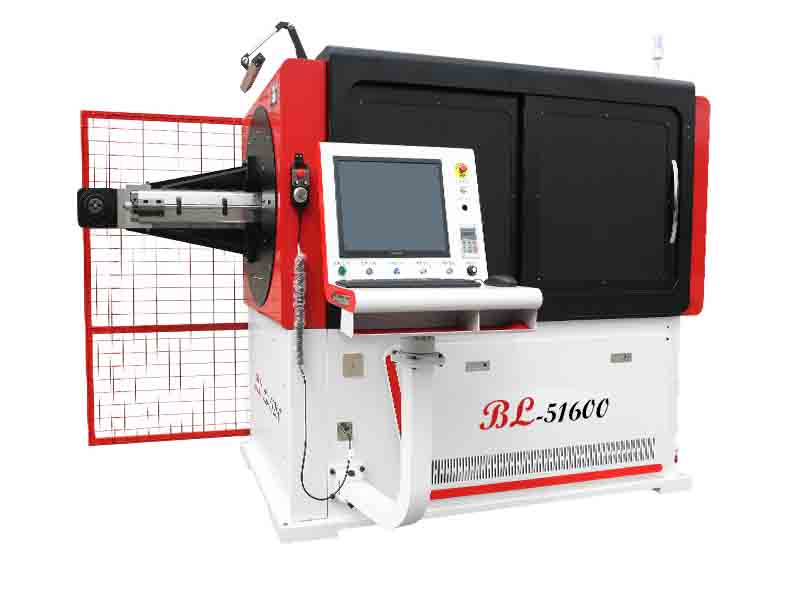

BL-3D-51600 |
||
|
控制軸數 |
5軸 |
||
|
生產線徑 |
硬料：8.0～12.0 軟料：8.0～16.0 |
||
|
加工行程 |
800mm |
||
|
總功率 |
24.5kw |
||
|
送線電機功率 |
11KW |
||
|
送線精度 |
300mm±0.1mm |
||
|
切刀電機功率 |
2.0KW |
||
|
轉臂電機功率 |
5.5KW |
||
|
最大送線速度 |
50米/分鐘 |
||
|
升降電機功率 |
1.5KW |
||
|
折角電機功率 |
4.5KW |
||
|
機器重量 |
5800KG |
||
|
折角精度 |
90°±0.2° |
||
|
工作電壓 |
三相380V（±20V） |
||
|
機器尺寸(長寬高) |
3800X2200X2000mm |
||
|
自動送線架 |
|||
|
最大承重 |
2000kg |
||
|
圓盤直徑 |
Φ2000mm |
||
|
電機功率 |
2.2kw |
||
|
重量 |
1600kg |
||
|
尺寸（長寬高） |
2400*2400*1800mm |
||
主要部件
品牌
產地
伺服電機
SANYO/安川
日本
直線滑軌
上銀
臺灣
轉臂減速機
臺城/三凱
臺灣/浙江
折角減速機
臺城/三凱
臺灣/浙江
升降減速機
紐卡特
德國
軸承
NSK/IKO
日本
直線滑軌
上銀
臺灣
電腦系統
拓普康/億圖
廣東/臺灣
機座材質
A3鋼料
廣東
變頻器
匯川
深圳
備注：
1.生產線程 8.0-16.0mm為軟料，軟料抗拉強度≤500N
2.生產線程 8.0-12.0mm為硬料，硬料抗拉強度≤1700N
3.線架與主機之間的間隔距離為3000mm
